P. 46
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶

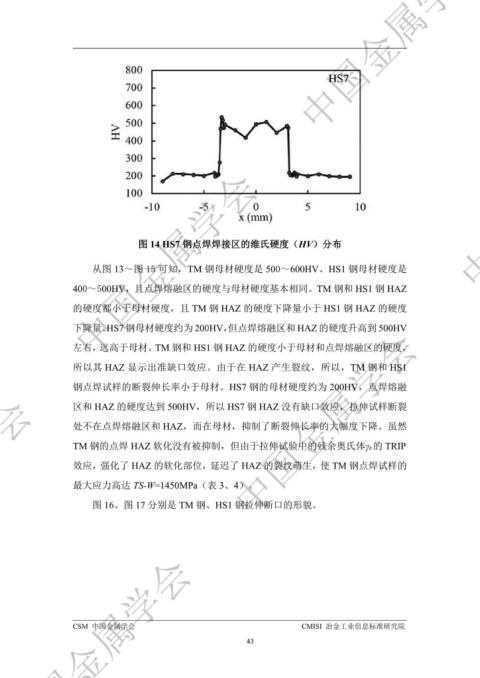

图 14 HS7 钢点焊焊接区的维氏硬度（HV）分布 ᇏݓࣁඋ࿐߶
从图 13～图 15 可知，TM 钢母材硬度是 500～600HV、HS1 钢母材硬度是
400～500HV，且点焊熔融区的硬度与母材硬度基本相同。TM 钢和 HS1 钢 HAZ
的硬度都小于母材硬度，且 TM 钢 HAZ 的硬度下降量小于 HS1 钢 HAZ 的硬度
下降量。 HS7 钢母材硬度约为 200HV，但点焊熔融区和 HAZ 的硬度升高到 500HV
ᇏݓࣁඋ࿐߶
左右，远高于母材。TM 钢和 HS1 钢 HAZ 的硬度小于母材和点焊熔融区的硬度，
所以其 HAZ 显示出准缺口效应。由于在 HAZ 产生裂纹，所以，TM 钢和 HS1
钢点焊试样的断裂伸长率小于母材。HS7 钢的母材硬度约为 200HV，点焊熔融
ᇏݓࣁඋ࿐߶
区和 HAZ 的硬度达到 500HV，所以 HS7 钢 HAZ 没有缺口效应，拉伸试样断裂
处不在点焊熔融区和 HAZ，而在母材，抑制了断裂伸长率的大幅度下降。虽然
TM 钢的点焊 HAZ 软化没有被抑制，但由于拉伸试验中的残余奥氏体γR的 TRIP
效应，强化了 HAZ 的软化部位，延迟了 HAZ 的裂纹萌生，使 TM 钢点焊试样的
最大应力高达 TS-W=1450MPa（表 3、4）。
图 16、图 17 分别是 TM 钢、HS1 钢拉伸断口的形貌。
ᇏݓࣁඋ࿐߶
CSM 中国金属学会 CMISI 冶金工业信息标准研究院
43
