大幅提高剪切变形所需应力，如图 11（b）所示。ᇏݓࣁඋ࿐߶

另一方面，无法实现表观体积膨胀的情况下则必须通过固相粒子塑性变形的方式 ᇏݓࣁඋ࿐߶

ᇏݓࣁඋ࿐߶

ᇏݓࣁඋ࿐߶

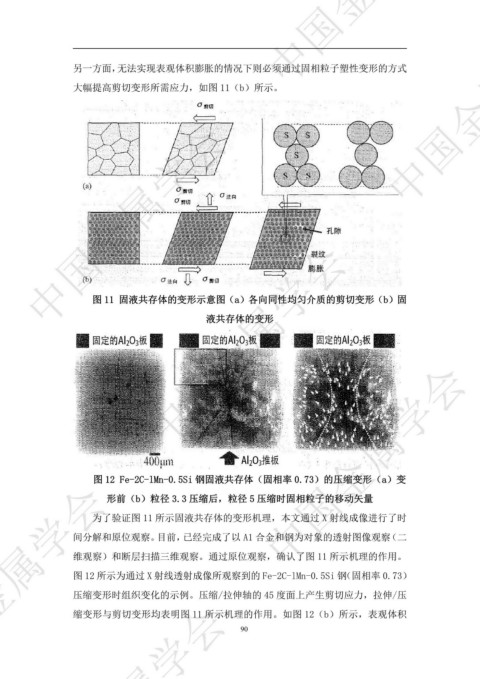

图 11 固液共存体的变形示意图（a）各向同性均匀介质的剪切变形（b）固 ᇏݓࣁඋ࿐߶

液共存体的变形

ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶

图 12 Fe-2C-lMn-0.5Si 钢固液共存体（固相率 0.73）的压缩变形（a）变
ᇏݓࣁඋ࿐߶
形前（b）粒径 3.3 压缩后，粒径 5 压缩时固相粒子的移动矢量

为了验证图 11 所示固液共存体的变形机理，本文通过 X 射线成像进行了时
间分解和原位观察。目前，已经完成了以 A1 合金和钢为对象的透射图像观察（二

维观察）和断层扫描三维观察。通过原位观察，确认了图 11 所示机理的作用。
图 12 所示为通过 X 射线透射成像所观察到的 Fe-2C-lMn-0.5Si 钢（固相率 0.73）

压缩变形时组织变化的示例。压缩/拉伸轴的 45 度面上产生剪切应力，拉伸/压
ᇏݓࣁඋ࿐߶
缩变形与剪切变形均表明图 11 所示机理的作用。如图 12（b）所示，表观体积

90
