向两侧分支的流动再次合流，但在该部分流通的流动由于变形层两侧的流速增大，
并且通过流通路径的延长，在合流之前的期间向流路上的粒子提供更多的热。另
外，合流部分的气流流速比周边低。基于这些原因，变形层上部粒子的加热延迟。

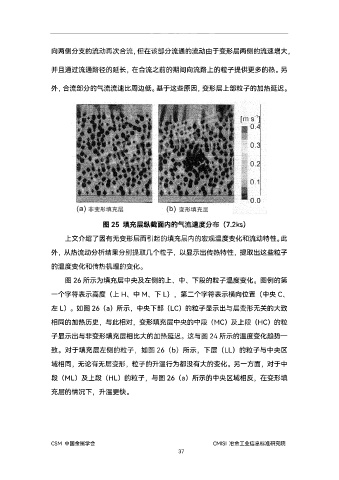

图 25 填充层纵截面内的气流速度分布（7.2ks）
上文介绍了因有无变形层而引起的填充层内的宏观温度变化和流动特性。此
外，从热流动分析结果分别提取几个粒子，以显示出传热特性，提取出这些粒子
的温度变化和传热机理的变化。
图 26 所示为填充层中央及左侧的上、中、下段的粒子温度变化。图例的第
一个字符表示高度（上 H、中 M、下 L），第二个字符表示横向位置（中央 C、
左 L）。如图 26（a）所示，中央下部（LC）的粒子显示出与层变形无关的大致
相同的加热历史，与此相对，变形填充层中央的中段（MC）及上段（HC）的粒
子显示出与非变形填充层相比大的加热延迟。这与图 24 所示的温度变化趋势一
致。对于填充层左侧的粒子，如图 26（b）所示，下层（LL）的粒子与中央区
域相同，无论有无层变形，粒子的升温行为都没有大的变化。另一方面，对于中
段（ML）及上段（HL）的粒子，与图 26（a）所示的中央区域相反，在变形填
充层的情况下，升温更快。
