Page 22 - 国外钢铁技术信息内参（2025年1月）
P. 22

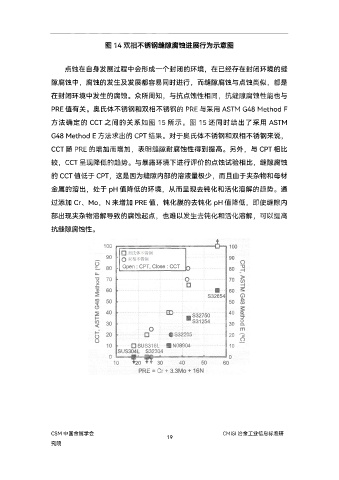

图 14 双相不锈钢缝隙腐蚀进展行为示意图
点蚀在自身发展过程中会形成一个封闭的环境Y在已经存在封闭环境的缝
隙腐蚀中Y腐蚀的发生及发展都容易同时进行Y而缝隙腐蚀与点蚀类似Y都是
在封闭环境中发生的腐蚀 众所周知Y与抗点蚀性相同Y抗缝隙腐蚀性能也与
PRE值有关 奥氏体不锈钢和双相不锈钢的 PRE与采用 ASTM G48 Method F
方法确定的 CCT 之间的关系如图 15 所示 图 15 还同时给出了采用 ASTM
G48 Method E方法求出的 CPT结果 对于奥氏体不锈钢和双相不锈钢来说Y
CCT随 PRE的增加而增加Y表明缝隙耐腐蚀性得到提高 另外Y与 CPT相比
较YCCT呈现降低的趋势 与暴露环境下进行评价的点蚀试验相比Y缝隙腐蚀
的 CCT值低于 CPTY这是因为缝隙内部的溶液量极少Y而且由于夹杂物和母材
金属的溶出Y处于 pH值降低的环境Y从而呈现去钝化和活化溶解的趋势 通
过添加 Cr MoYN来增加 PRE值Y钝化膜的去钝化 pH值降低Y即使缝隙内
部出现夹杂物溶解导致的腐蚀起点Y也难以发生去钝化和活化溶解Y可以提高
抗缝隙腐蚀性
CSM 中国金属学会 CMISI 冶金工业信息标准研
19
究院
