Page 35 - 国外钢铁技术信息内参（2025年1月）
P. 35

图 22 不同碳浓度的 SUS308同等材料 TTS曲线Y½上¾C浓度 0.054mass%Y

                                              ½下¾C浓度 0.072mass%



                        在对焊接金属进行焊后热处理½PWHTXPost Welding Heat Treatment¾

                   时Y除了添加 Nb和 Ti外Y通过控制热处理条件还能有效促进稳定碳化物的生

                   成 对 SUS347焊接金属进行 PWHT时将析出物萃取残渣实施 XRD分析的结

                   果如图 23所示 例如Y与 705℃相比Y在 750℃进行 PWHT时YNbC的比例

                   较高YCr23C6 的比例较低 通过改变 PWHT 可以促进 NbC 的析出Y抑制

                   Cr23C6在晶界的析出 图 23还显示了通过改变 PWHT和后续热处理温度情况

                   下热处理时间对再活化率的影响 可以看出Y对于通过提高 PWHT温度促进

                   NbC的生成来使 C固定的材料Y难以产生敏化现象 近年来Y在考虑到焊后热

                   处理条件和工作温度的情况下开发了焊接金属材料Y并正在考虑将其用于高温
                   容器的材料

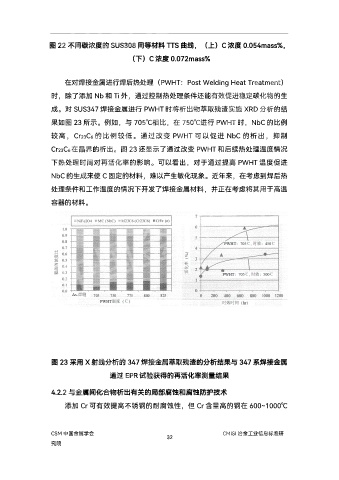

                   图 23 采用 X射线分析的 347焊接金属萃取残渣的分析结果与 347系焊接金属

                                       通过 EPR试验获得的再活化率测量结果


                   4.2.2 与金属间化合物析出有关的局部腐蚀和腐蚀防护技术

                        添加 Cr可有效提高不锈钢的耐腐蚀性Y但 Cr含量高的钢在 600~1000℃





                   CSM 中国金属学会                                                  CMISI 冶金工业信息标准研
                                                            32
                   究院
   30   31   32   33   34   35   36   37   38   39   40
