Page 43 - 国外钢铁技术信息内参（2025年1月）

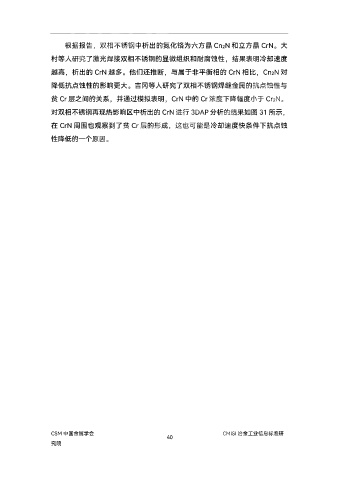

根据报告Y双相不锈钢中析出的氮化铬为六方晶 Cn2N和立方晶 CrN 大

村等人研究了激光焊接双相不锈钢的显微组织和耐腐蚀性Y结果表明冷却速度

越高Y析出的 CrN越多 他们还推断Y与属于非平衡相的 CrN相比YCn2N对

降低抗点蚀性的影响更大 吉冈等人研究了双相不锈钢焊缝金属的抗点蚀性与

贫 Cr层之间的关系Y并通过模拟表明YCrN中的 Cr浓度下降幅度小于 Cr2N

对双相不锈钢再现热影响区中析出的 CrN进行 3DAP分析的结果如图 31所示Y

在 CrN周围也观察到了贫 Cr层的形成Y这也可能是冷却速度快条件下抗点蚀

性降低的一个原因

CSM 中国金属学会 CMISI 冶金工业信息标准研
40
究院
