533
HS7 559 557 507 ᇏݓࣁඋ࿐߶
TS：母材试样的抗拉强度；TS-W：点焊试样的抗拉强度；TS-H：充氢母材试样的抗拉

强度；TS-WH：充氢点焊试样的抗拉强度。

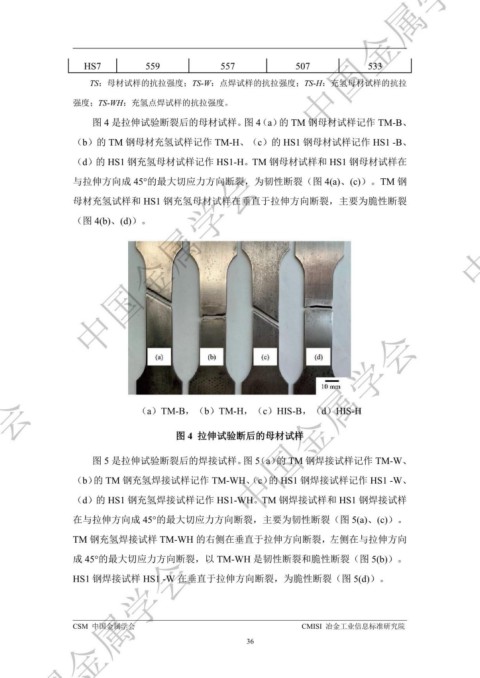

图 4 是拉伸试验断裂后的母材试样。图 4（a）的 TM 钢母材试样记作 TM-B、

（b）的 TM 钢母材充氢试样记作 TM-H、（c）的 HS1 钢母材试样记作 HS1 -B、

（d）的 HS1 钢充氢母材试样记作 HS1-H。TM 钢母材试样和 HS1 钢母材试样在
ᇏݓࣁඋ࿐߶
与拉伸方向成 45°的最大切应力方向断裂，为韧性断裂（图 4(a)、(c)）。TM 钢

母材充氢试样和 HS1 钢充氢母材试样在垂直于拉伸方向断裂，主要为脆性断裂 ᇏݓࣁඋ࿐߶

（图 4(b)、(d)）。

ᇏݓࣁඋ࿐߶

ᇏݓࣁඋ࿐߶
（a）TM-B，（b）TM-H，（c）HIS-B，（d）HIS-H

图 4 拉伸试验断后的母材试样

图 5 是拉伸试验断裂后的焊接试样。图 5 （a）的 TM 钢焊接试样记作 TM-W、

（b）的 TM 钢充氢焊接试样记作 TM-WH、（c）的 HS1 钢焊接试样记作 HS1 -W、

（d）的 HS1 钢充氢焊接试样记作 HS1-WH。TM 钢焊接试样和 HS1 钢焊接试样

在与拉伸方向成 45°的最大切应力方向断裂，主要为韧性断裂（图 5(a)、(c)）。

TM 钢充氢焊接试样 TM-WH 的右侧在垂直于拉伸方向断裂，左侧在与拉伸方向

ᇏݓࣁඋ࿐߶
成 45°的最大切应力方向断裂，以 TM-WH 是韧性断裂和脆性断裂（图 5(b)）。
HS1 钢焊接试样 HS1 -W 在垂直于拉伸方向断裂，为脆性断裂（图 5(d)）。
