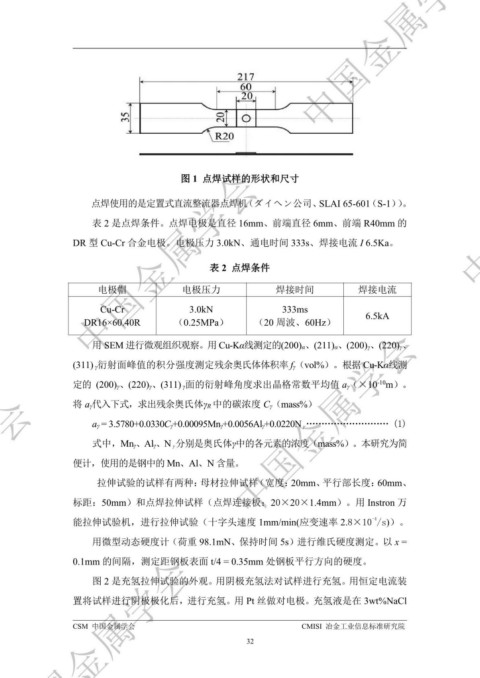

图 1 点焊试样的形状和尺寸 ᇏݓࣁඋ࿐߶
点焊使用的是定置式直流整流器点焊机（ダイヘン公司、SLAI 65-601（S-1））。 ᇏݓࣁඋ࿐߶
表 2 是点焊条件。点焊电极是直径 16mm、前端直径 6mm、前端 R40mm 的
DR 型 Cu-Cr 合金电极。电极压力 3.0kN、通电时间 333s、焊接电流 I 6.5Ka。
表 2 点焊条件
电极帽 电极压力 焊接时间 焊接电流
Cu-Cr 3.0kN 333ms
DR16×60.40R （0.25MPa） （20 周波、60Hz） 6.5kA
ᇏݓࣁඋ࿐߶
用 SEM 进行微观组织观察。用 Cu-Kα线测定的(200)α、(211)α、(200)γ、(220)γ、
(311) γ衍射面峰值的积分强度测定残余奥氏体体积率 fγ（vol%）。根据 Cu-Kα线测
-10
定的 (200)γ、(220)γ、(311) γ面的衍射峰角度求出晶格常数平均值 aγ（×10 m）。
ᇏݓࣁඋ࿐߶
将 aγ代入下式，求出残余奥氏体γR 中的碳浓度 Cγ（mass%）
aγ = 3.5780+0.0330Cγ+0.00095Mnγ+0.0056Alγ+0.0220N γ……………………… (1)
式中，Mnγ、Alγ、N γ分别是奥氏体γ中的各元素的浓度（mass%）。本研究为简
便计，使用的是钢中的 Mn、Al、N 含量。
拉伸试验的试样有两种：母材拉伸试样（宽度：20mm、平行部长度：60mm、
标距：50mm）和点焊拉伸试样（点焊连接板：20×20×1.4mm）。用 Instron 万
-4
能拉伸试验机，进行拉伸试验（十字头速度 1mm/min(应变速率 2.8×10 /s)）。
用微型动态硬度计（荷重 98.1mN、保持时间 5s）进行维氏硬度测定。以 x =
ᇏݓࣁඋ࿐߶
0.1mm 的间隔，测定距钢板表面 t/4 = 0.35mm 处钢板平行方向的硬度。
图 2 是充氢拉伸试验的外观。用阴极充氢法对试样进行充氢。用恒定电流装
置将试样进行阴极极化后，进行充氢。用 Pt 丝做对电极。充氢液是在 3wt%NaCl
