Au 单质纯金的相图非常简单（图 2），其构成是凝聚相（液相、固相），

所以完全可以忽略压力的影响。但是在高温下，成为气相，压力的影响表现出来

（图中的虚线，实际上压力的影响很小）。所以纯金的温度-压力相图中的凝聚 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
相（液相-固相）区域是在温度轴的一侧的直线方向，液相与固相的分界温度是

熔点。 ᇏݓࣁඋ࿐߶

ᇏݓࣁඋ࿐߶

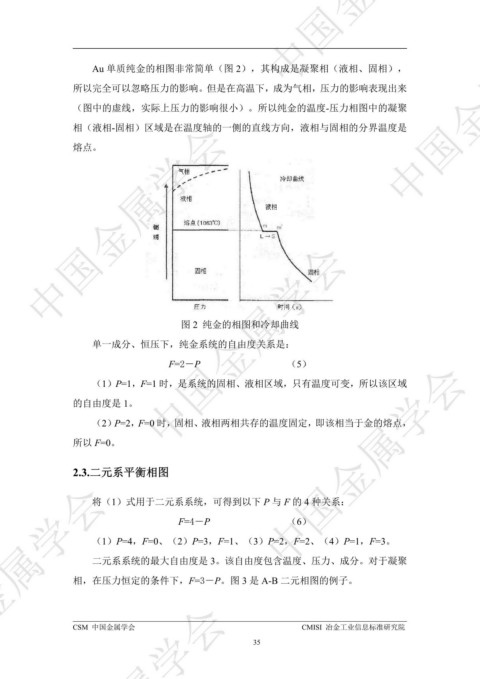

图 2 纯金的相图和冷却曲线

单一成分、恒压下，纯金系统的自由度关系是：
F=2－P （5）
ᇏݓࣁඋ࿐߶

（1）P=1，F=1 时，是系统的固相、液相区域，只有温度可变，所以该区域

的自由度是 1。

（2）P=2，F=0 时，固相、液相两相共存的温度固定，即该相当于金的熔点，

所以 F=0。

2.3.二元系平衡相图 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶

将（1）式用于二元系系统，可得到以下 P 与 F 的 4 种关系：

F=4－P （6）

（1）P=4，F=0、（2）P=3，F=1、（3）P=2，F=2、（4）P=1，F=3。

二元系系统的最大自由度是 3。该自由度包含温度、压力、成分。对于凝聚

相，在压力恒定的条件下，F=3－P。图 3 是 A-B 二元相图的例子。

ᇏݓࣁඋ࿐߶

CSM 中国金属学会 CMISI 冶金工业信息标准研究院
35
