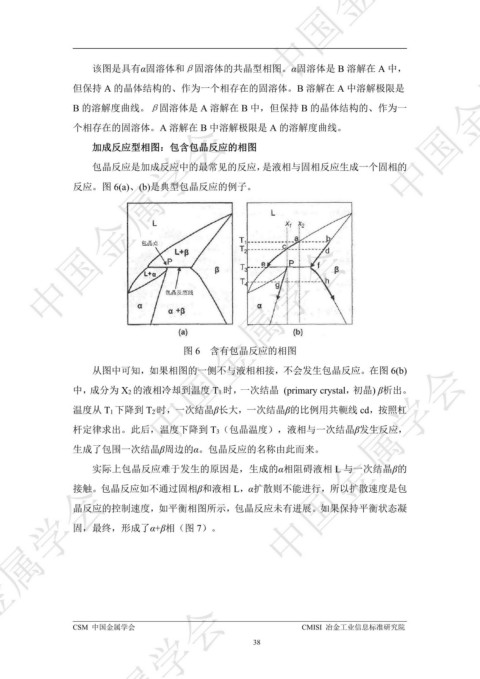

该图是具有α固溶体和β固溶体的共晶型相图。α固溶体是 B 溶解在 A 中，
但保持 A 的晶体结构的、作为一个相存在的固溶体。B 溶解在 A 中溶解极限是
B 的溶解度曲线。β固溶体是 A 溶解在 B 中，但保持 B 的晶体结构的、作为一 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
个相存在的固溶体。A 溶解在 B 中溶解极限是 A 的溶解度曲线。
加成反应型相图：包含包晶反应的相图
包晶反应是加成反应中的最常见的反应，是液相与固相反应生成一个固相的
反应。图 6(a)、(b)是典型包晶反应的例子。 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
图 6 含有包晶反应的相图
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
从图中可知，如果相图的一侧不与液相相接，不会发生包晶反应。在图 6(b)
中，成分为 X2 的液相冷却到温度 T1 时，一次结晶 (primary crystal，初晶) β析出。
温度从 T1 下降到 T2 时，一次结晶β长大，一次结晶β的比例用共軛线 cd，按照杠
杆定律求出。此后，温度下降到 T3（包晶温度），液相与一次结晶β发生反应，
生成了包围一次结晶β周边的α。包晶反应的名称由此而来。
实际上包晶反应难于发生的原因是，生成的α相阻碍液相 L 与一次结晶β的
ᇏݓࣁඋ࿐߶
接触。包晶反应如不通过固相β和液相 L，α扩散则不能进行，所以扩散速度是包
晶反应的控制速度，如平衡相图所示，包晶反应未有进展。如果保持平衡状态凝
固，最终，形成了α+β相（图 7）。
