2.4 三元系相图 ᇏݓࣁඋ࿐߶ ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
三元系系统的自由度 F=3－P +2。三元系相图中的单相区的自由度是 4。一
般情况下，将恒压条件下的凝聚相作为研究对象时，凝聚相的自由度是 F=3－P+1。
凝聚相的最大自由度是 3。因此，凝聚相的相图可用图 8 所示的三维锥形柱图来
表现。锥形柱图底面的三角形的三个顶点是凝聚相的三个成分。三角形内的位置
是凝聚相的成分。纵轴是温度轴。为了进行二维标记，可以做出一定温度的截面
ᇏݓࣁඋ࿐߶
图或只有液相面的截面图。 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶

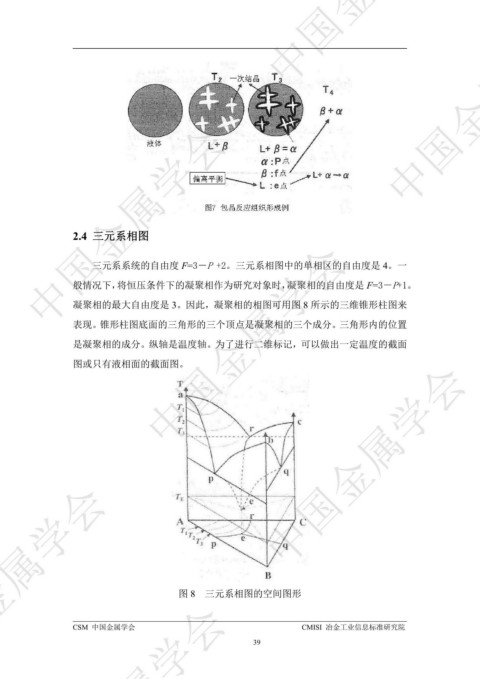

图 8 三元系相图的空间图形
