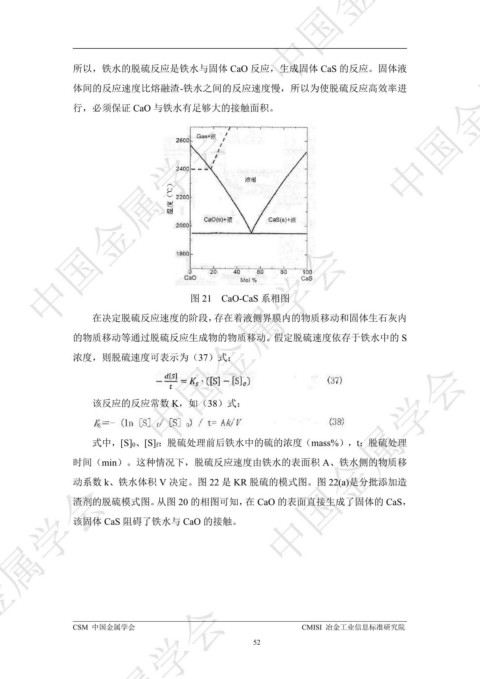

Page 55 - 国外钢铁技术信息参考-2023年1月

ᇏݓࣁඋ࿐߶

所以，铁水的脱硫反应是铁水与固体 CaO 反应，生成固体 CaS 的反应。固体液

体间的反应速度比熔融渣-铁水之间的反应速度慢，所以为使脱硫反应高效率进

行，必须保证 CaO 与铁水有足够大的接触面积。 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶

ᇏݓࣁඋ࿐߶

图 21 CaO-CaS 系相图 ᇏݓࣁඋ࿐߶

在决定脱硫反应速度的阶段，存在着液侧界膜内的物质移动和固体生石灰内

的物质移动等通过脱硫反应生成物的物质移动。假定脱硫速度依存于铁水中的 S

浓度，则脱硫速度可表示为（37）式：
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶

该反应的反应常数 K，如（38）式：

式中，[S]0、[S]f：脱硫处理前后铁水中的硫的浓度（mass%），t：脱硫处理

时间（min）。这种情况下，脱硫反应速度由铁水的表面积 A、铁水侧的物质移

动系数 k、铁水体积 V 决定。图 22 是 KR 脱硫的模式图。图 22(a)是分批添加造
ᇏݓࣁඋ࿐߶
渣剂的脱硫模式图。从图 20 的相图可知，在 CaO 的表面直接生成了固体的 CaS，

该固体 CaS 阻碍了铁水与 CaO 的接触。

ᇏݓࣁඋ࿐߶

CSM 中国金属学会 CMISI 冶金工业信息标准研究院
52
