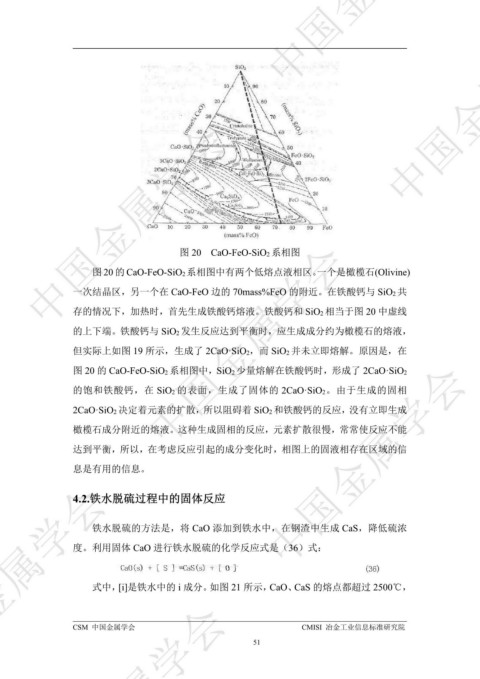

图 20 CaO-FeO-SiO2 系相图 ᇏݓࣁඋ࿐߶
图 20 的 CaO-FeO-SiO2系相图中有两个低熔点液相区。一个是橄榄石(Olivine)
一次结晶区，另一个在 CaO-FeO 边的 70mass%FeO 的附近。在铁酸钙与 SiO2 共
存的情况下，加热时，首先生成铁酸钙熔液。铁酸钙和 SiO2 相当于图 20 中虚线
的上下端。铁酸钙与 SiO2 发生反应达到平衡时，应生成成分约为橄榄石的熔液，
但实际上如图 19 所示，生成了 2CaO·SiO2，而 SiO2 并未立即熔解。原因是，在
ᇏݓࣁඋ࿐߶
图 20 的 CaO-FeO-SiO2 系相图中，SiO2 少量熔解在铁酸钙时，形成了 2CaO·SiO2
的饱和铁酸钙，在 SiO2 的表面，生成了固体的 2CaO·SiO2。由于生成的固相
2CaO·SiO2 决定着元素的扩散，所以阻碍着 SiO2 和铁酸钙的反应，没有立即生成
橄榄石成分附近的熔液。这种生成固相的反应，元素扩散很慢，常常使反应不能
达到平衡，所以，在考虑反应引起的成分变化时，相图上的固液相存在区域的信
息是有用的信息。 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
4.2.铁水脱硫过程中的固体反应
铁水脱硫的方法是，将 CaO 添加到铁水中，在钢渣中生成 CaS，降低硫浓
度。利用固体 CaO 进行铁水脱硫的化学反应式是（36）式：
式中， [i]是铁水中的 i 成分。如图 21 所示， CaO、 CaS 的熔点都超过 2500℃，
