4. 相图用于非平衡状态 ᇏݓࣁඋ࿐߶
4.1.高炉内烧结矿的熔融 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
高炉的操作是从炉顶将烧结矿、块矿石、球团矿以及焦炭装入炉内，形成填
充层，从高炉下方将高温富氧空气吹入炉内。高炉内的原料在逐渐下降的过程中
被加热、还原，最终成为熔融铁水和以 CaO-Al2O3-SiO2 系为主要成分的熔渣。
在原料从固体变化为液体的途中，存在着称为软熔带的固液共存区域。在软熔带，
由于存在熔液，使填充层的空隙率下降，透气性不良。为了控制氧化物和金属熔 ᇏݓࣁඋ࿐߶
融引起的软化和熔融行为，确保软熔带的透气性十分重要。烧结矿是将石灰添加
ᇏݓࣁඋ࿐߶
到铁矿石，经烧结制成的炼铁原料。烧结矿中除了有氧化铁，还有铁酸钙和硅酸

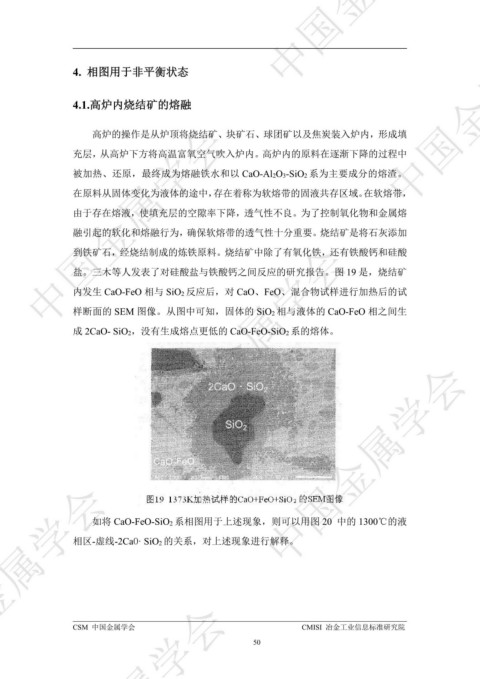

盐。三木等人发表了对硅酸盐与铁酸钙之间反应的研究报告。图 19 是，烧结矿
内发生 CaO-FeO 相与 SiO2 反应后，对 CaO、FeO、混合物试样进行加热后的试
样断面的 SEM 图像。从图中可知，固体的 SiO2 相与液体的 CaO-FeO 相之间生
成 2CaO- SiO2，没有生成熔点更低的 CaO-FeO-SiO2 系的熔体。
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
如将 CaO-FeO-SiO2 系相图用于上述现象，则可以用图 20 中的 1300℃的液
相区-虚线-2CaO· SiO2 的关系，对上述现象进行解释。
ᇏݓࣁඋ࿐߶
