Page 89 - 国外钢铁技术信息内参（2023年2月）
P. 89

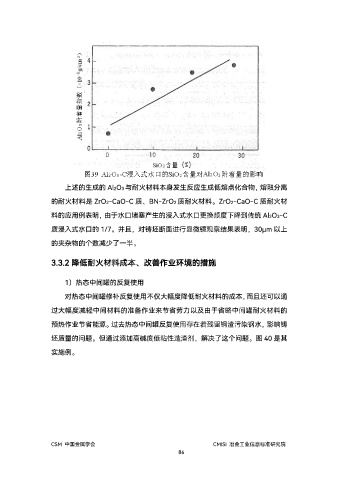

上述的生成的 Al2O3与耐火材料本身发生反应生成低熔点化合物，熔融分离
的耐火材料是 ZrO2-CaO-C 质、BN-ZrO2质耐火材料。ZrO2-CaO-C 质耐火材
料的应用例表明，由于水口堵塞产生的浸入式水口更换频度下降到传统 Al2O3-C
质浸入式水口的 1/7。并且，对铸坯断面进行显微镜观察结果表明，30μm 以上
的夹杂物的个数减少了一半。
3.3.2降低耐火材料成本、改善作业环境的措施
1）热态中间罐的反复使用
对热态中间罐修补反复使用不仅大幅度降低耐火材料的成本，而且还可以通
过大幅度减轻中间材料的准备作业来节省劳力以及由于省略中间罐耐火材料的
预热作业节省能源。过去热态中间罐反复使用存在着残留钢渣污染钢水，影响铸
坯质量的问题。但通过添加高碱度低粘性造渣剂，解决了这个问题。图 40 是其
实施例。
CSM 中国金属学会 CMISI 冶金工业信息标准研究院
86
