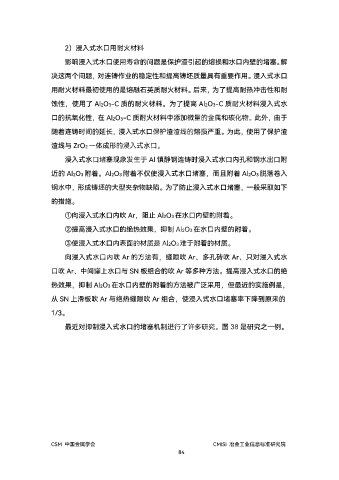

Page 87 - 国外钢铁技术信息内参（2023年2月）
P. 87
2）浸入式水口用耐火材料
影响浸入式水口使用寿命的问题是保护渣引起的熔损和水口内壁的堵塞。解
决这两个问题，对连铸作业的稳定性和提高铸坯质量具有重要作用。浸入式水口
用耐火材料最初使用的是熔融石英质耐火材料。后来，为了提高耐热冲击性和耐
蚀性，使用了 Al2O3-C 质的耐火材料。为了提高 Al2O3-C 质耐火材料浸入式水
口的抗氧化性，在 Al2O3-C 质耐火材料中添加微量的金属和碳化物。此外，由于
随着连铸时间的延长，浸入式水口保护渣渣线的熔损严重。为此，使用了保护渣
渣线与 ZrO2一体成形的浸入式水口。
浸入式水口堵塞现象发生于 Al 镇静钢连铸时浸入式水口内孔和钢水出口附
近的 Al2O3附着。Al2O3附着不仅使浸入式水口堵塞，而且附着 Al2O3脱落卷入
钢水中，形成铸坯的大型夹杂物缺陷。为了防止浸入式水口堵塞，一般采取如下
的措施。
①向浸入式水口内吹 Ar，阻止 Al2O3在水口内壁的附着。
②提高浸入式水口的绝热效果，抑制 Al2O3在水口内壁的附着。
③使浸入式水口内表面的材质是 Al2O3难于附着的材质。
向浸入式水口内吹 Ar 的方法有，缝隙吹 Ar、多孔砖吹 Ar、只对浸入式水
口吹 Ar、中间罐上水口与 SN 板组合的吹 Ar等多种方法。提高浸入式水口的绝
热效果，抑制 Al2O3在水口内壁的附着的方法被广泛采用，但最近的实施例是，
从 SN 上滑板吹 Ar 与绝热缝隙吹 Ar 组合，使浸入式水口堵塞率下降到原来的
1/3。
最近对抑制浸入式水口的堵塞机制进行了许多研究。图 38 是研究之一例。
CSM 中国金属学会 CMISI 冶金工业信息标准研究院
84
