Page 100 - 国外钢铁技术信息内参（2025年1月）
P. 100
称残余γ¾含量½见上文图 29 不同于普通贝氏体相变低合金 TRIP钢Y通过该
方法所获得的中锰钢以马氏体为基体Y具有更高的强度性能Y可以作为第三代
先进高强度钢用于汽车所需高强度薄钢板¾ 此后YSpeer等人所组成的研究
小组以及许多其他研究人员分别从原理 工艺 显微组织 性能和相变模型等
多个相关角度进行了相关研究Y目前Y该钢种已被广泛认定为高强度钢
Q＆P的工艺要点在于明确配分过程中各相间的热力学平衡关系 但由于配
分过程通常在 Fe原子和取代合金原子难以扩散的低温条件下进行Y因而无法在
严格意义上达到完全平衡状态Y最终将会在仅有碳 氮等间隙元素发生配分的
非平衡状态下结束 因此Y只有在马氏体和未相变γ间 Fe和合金元素浓度恒定
的情况下Y才能考虑碳 氮元素的平衡状态 Speer等人首次提出 Q＆P工艺
时Y将其概念定义为受限准平衡½constrained paraequilibriumXCPE¾Y用
以表明部分相变马氏体和未相变奥氏体之间的碳平衡关系 由于配分处理通常
在 400℃以下进行Y因而假定取代合金元素不发生扩散Y而仅需考虑碳元素的
化学势平衡情况 由于这一概念类似于准平衡YSpeer 等人试图将其定义为
paraequilibriumY但后来 Hillert和 Agren等人指出 CPE一词可能会使其与准
平衡在本质上互相混淆Y因此Y现在一般将其称为受限碳平衡½constrained

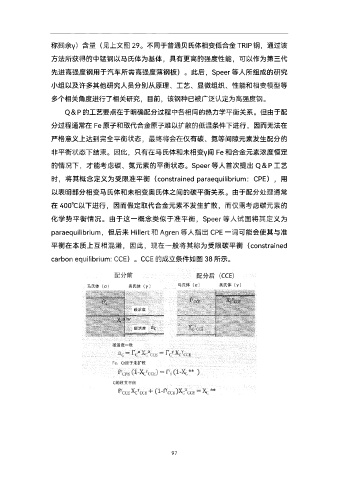

carbon equilibrium: CCE¾ CCE的成立条件如图 38所示
97
