Page 103 - 国外钢铁技术信息内参(2025年1月)
P. 103

图 40 Q&P处理所得 SUS410钢½Fe-12%Cr-0.1%C合金¾的 EBSD图




                        通过 Q&P工艺所获得的钢材含有大量残余γY在 TRIP效应作用下具有优

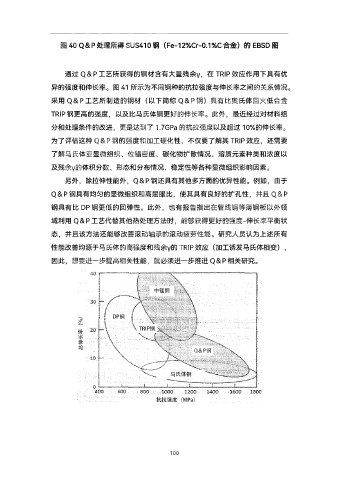

                   异的强度和伸长率 图 41所示为不同钢种的抗拉强度与伸长率之间的关系情况

                   采用 Q&P工艺所制造的钢材½以下简称 Q&P钢¾具有比奥氏体回火低合金

                   TRIP钢更高的强度Y以及比马氏体钢更好的伸长率 此外Y最近经过对材料组

                   分和处理条件的改进Y更是达到了 1.7GPa的抗拉强度以及超过 10%的伸长率

                   为了评估这种 Q&P钢的强度和加工硬化性Y不仅要了解其 TRIP效应Y还需要

                   了解马氏体亚显微组织 位错密度 碳化物扩散情况 溶质元素种类和浓度以

                   及残余γ的体积分数 形态和分布情况 稳定性等各种显微组织影响因素

                        另外Y除拉伸性能外YQ&P钢还具有其他多方面的优异性能 例如Y由于

                   Q&P钢具有均匀的显微组织和高屈服比Y使其具有良好的扩孔性Y并且 Q&P

                   钢具有比 DP钢更低的回弹性 此外Y也有报告指出在管线钢等薄钢板以外领
                   域利用 Q&P工艺代替其他热处理方法时Y能够获得更好的强度-伸长率平衡状

                   态Y并且该方法还能够改善滚动轴承的滚动疲劳性能 研究人员认为上述所有

                   性能改善均源于马氏体的高强度和残余γ的 TRIP效应½加工诱发马氏体相变¾Y

                   因此Y想要进一步提高相关性能Y就必须进一步推进 Q&P相关研究










































                                                             100
   98   99   100   101   102   103   104   105   106
