量（单位为磅）。主水平轴代表特定热回收系统的可利用热量。在与洋红色线相
交处，可以读取每输送百万 Btu 的二氧化碳减排磅数。
同样，次水平轴表示天然气混合物中氢气的百分比。使用目标混合物，降低 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
该百分比，以便与金色线相交。同样，参考主垂直轴，可以确定减排量。
在两条曲线的交点处，图 7 表明增加分散式热回收系统的环境空气的可利用
热量可产生相当于氢气/天然气混合物中含 63%氢气的 CO2 减排量。 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶

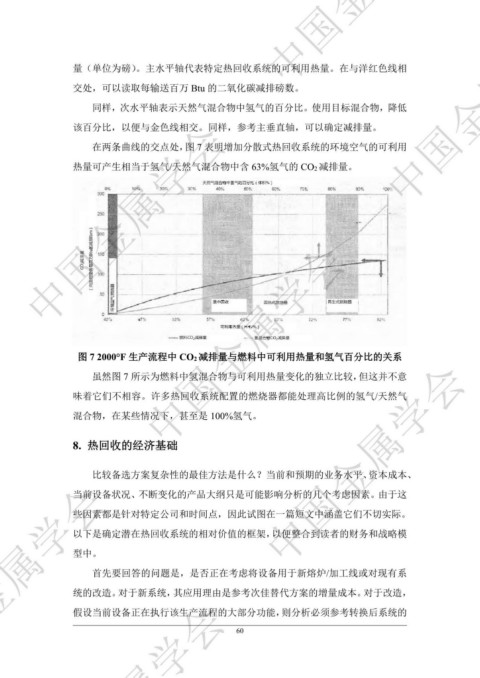

图 7 2000°F 生产流程中 CO2 减排量与燃料中可利用热量和氢气百分比的关系
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
虽然图 7 所示为燃料中氢混合物与可利用热量变化的独立比较，但这并不意
味着它们不相容。许多热回收系统配置的燃烧器都能处理高比例的氢气/天然气
混合物，在某些情况下，甚至是 100%氢气。
8. 热回收的经济基础
比较备选方案复杂性的最佳方法是什么？当前和预期的业务水平、资本成本、
ᇏݓࣁඋ࿐߶
当前设备状况、不断变化的产品大纲只是可能影响分析的几个考虑因素。由于这
些因素都是针对特定公司和时间点，因此试图在一篇短文中涵盖它们不切实际。
以下是确定潜在热回收系统的相对价值的框架，以便整合到读者的财务和战略模
型中。
首先要回答的问题是，是否正在考虑将设备用于新熔炉/加工线或对现有系
统的改造。对于新系统，其应用理由是参考次佳替代方案的增量成本。对于改造，
ᇏݓࣁඋ࿐߶
假设当前设备正在执行该生产流程的大部分功能，则分析必须参考转换后系统的
60
