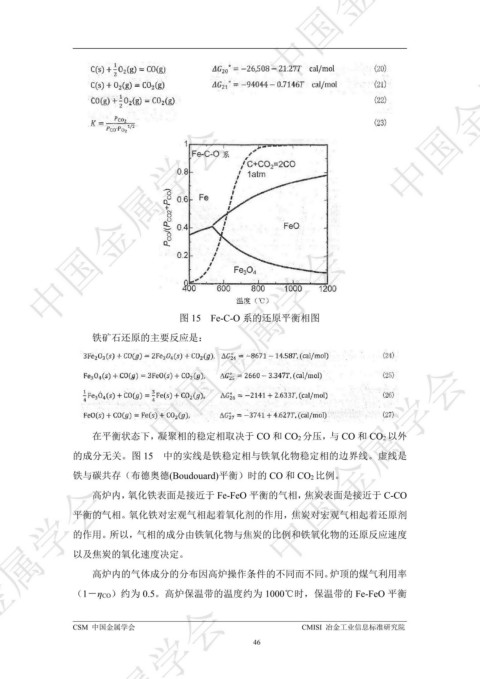

图 15 Fe-C-O 系的还原平衡相图 ᇏݓࣁඋ࿐߶
铁矿石还原的主要反应是：
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
在平衡状态下，凝聚相的稳定相取决于 CO 和 CO2 分压，与 CO 和 CO2 以外
的成分无关。图 15 中的实线是铁稳定相与铁氧化物稳定相的边界线。虚线是
铁与碳共存（布德奥德(Boudouard)平衡）时的 CO 和 CO2 比例。
ᇏݓࣁඋ࿐߶
高炉内，氧化铁表面是接近于 Fe-FeO 平衡的气相，焦炭表面是接近于 C-CO
平衡的气相。氧化铁对宏观气相起着氧化剂的作用，焦炭对宏观气相起着还原剂
的作用。所以，气相的成分由铁氧化物与焦炭的比例和铁氧化物的还原反应速度
以及焦炭的氧化速度决定。
高炉内的气体成分的分布因高炉操作条件的不同而不同。炉顶的煤气利用率
（1－ηCO）约为 0.5。高炉保温带的温度约为 1000℃时，保温带的 Fe-FeO 平衡
