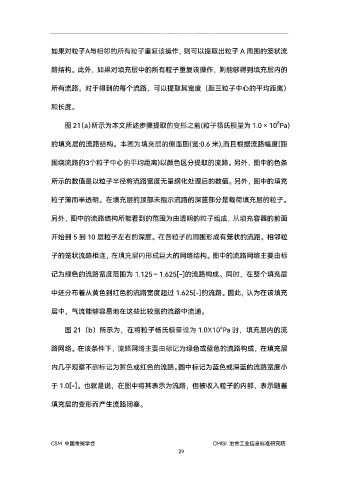

如果对粒子А与相邻的所有粒子重复该操作，则可以提取出粒子 A 周围的笼状流
路结构。此外，如果对填充层中的所有粒子重复该操作，则能够得到填充层内的
所有流路。对于得到的每个流路，可以提取其宽度（距三粒子中心的平均距离）
和长度。
图21（a）所示为本文所述步骤提取的变形之前(粒子杨氏模量为1.0 × 10 Pa)
8
的填充层的流路结构。本图为填充层的侧面图(宽:0.6 米),而且根据流路幅度(距
围绕流路的З个粒子中心的平均距离)以颜色区分提取的流路。另外，图中的色条
所示的数值是以粒子半径将流路宽度无量纲化处理后的数值。另外，图中的填充
粒子薄而半透明。在填充层的顶部未指示流路的深蓝部分是载荷填充层的粒子。
另外，图中的流路结构所能看到的范围为由透明的粒子组成，从填充容器的前面
开始到 5 到 10 层粒子左右的深度。在各粒子的周围形成有笼状的流路。相邻粒
子的笼状流路相连，在填充层内形成巨大的网络结构。图中的流路网络主要由标
记为绿色的流路宽度范围为 1.125～1.625[-]的流路构成。同时，在整个填充层
中还分布着从黄色到红色的流路宽度超过 1.625[-]的流路。因此，认为在该填充
层中，气流能够容易地在这些比较宽的流路中流通。
图 21（b）所示为，在将粒子杨氏模量设为 1.0X10 Рa 时，填充层内的流
6
路网络。在该条件下，流路网络主要由标记为绿色或蓝色的流路构成，在填充层
内几乎观察不到标记为黄色或红色的流路。图中标记为蓝色或深蓝的流路宽度小
于 1.0[-]。也就是说，在图中将其表示为流路，但被收入粒子的内部，表示随着
填充层的变形而产生流路闭塞。
