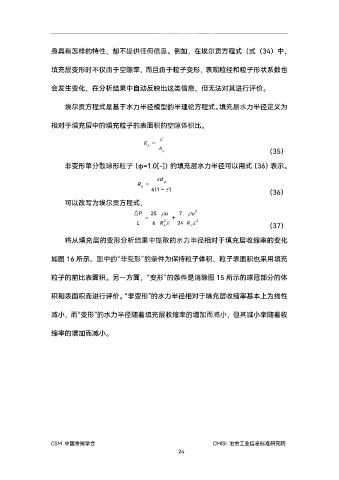

Page 27 - 国外钢铁技术信息内参（2023年2月）

身具有怎样的特性，却不提供任何信息。例如，在埃尔贡方程式（式（34）中，

填充层变形时不仅由于空隙率，而且由于粒子变形，表观粒径和粒子形状系数也

会发生变化，在分析结果中自动反映出这类信息，但无法对其进行评价。

埃尔贡方程式是基于水力半径模型的半理论方程式。填充层水力半径定义为

相对于填充层中的填充粒子的表面积的空隙体积比。


R 
h A （35）
p
非变形单分散球形粒子（φ=1.0[-]）的填充层水力半径可以用式（36）表示。

d
R  p
h 1 ( 6  )  （36）
可以改写为埃尔贡方程式，

 P  25 u  7 u 2
L 6 R 2  24 R  2 （37）
h h
将从填充层的变形分析结果中提取的水力半径相对于填充层收缩率的变化

如图 16 所示。图中的“非变形”的条件为保持粒子体积、粒子表面积也采用填充

粒子的前比表面积。另一方面，“变形”的条件是消除图 15 所示的球冠部分的体

积和表面积而进行评价。“非变形”的水力半径相对于填充层收缩率基本上为线性

减小，而“变形”的水力半径随着填充层收缩率的增加而减小，但其减小率随着收

缩率的增加而减小。
