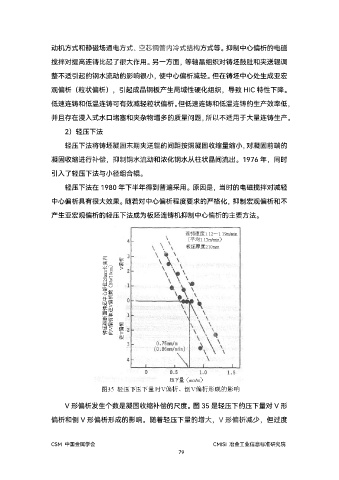

Page 82 - 国外钢铁技术信息内参（2023年2月）

动机方式和静磁场通电方式、空芯铜管内冷式结构方式等。抑制中心偏析的电磁

搅拌对提高连铸比起了很大作用。另一方面，等轴晶组织对铸坯鼓肚和夹送辊调

整不适引起的钢水流动的影响很小，使中心偏析减轻。但在铸坯中心处生成亚宏

观偏析（粒状偏析），引起成品钢板产生局域性硬化组织，导致 HIC 特性下降。

低速连铸和低温连铸可有效减轻粒状偏析。但低速连铸和低温连铸的生产效率低，

并且存在浸入式水口堵塞和夹杂物增多的质量问题，所以不适用于大量连铸生产。

2）轻压下法

轻压下法将铸坯凝固末期夹送辊的间距按照凝固收缩量缩小，对凝固前端的

凝固收缩进行补偿，抑制钢水流动和浓化钢水从柱状晶间流出。1976 年，同时

引入了轻压下法与小径组合辊。

轻压下法在 1980 年下半年得到普遍采用。原因是，当时的电磁搅拌对减轻

中心偏析具有很大效果。随着对中心偏析程度要求的严格化，抑制宏观偏析和不

产生亚宏观偏析的轻压下法成为板坯连铸机抑制中心偏析的主要方法。

V 形偏析发生个数是凝固收缩补偿的尺度。图 35 是轻压下的压下量对 V 形

偏析和倒 V 形偏析形成的影响。随着轻压下量的增大，V 形偏析减少，但过度

CSM 中国金属学会 CMISI 冶金工业信息标准研究院
79
