Page 13 - 国外钢铁技术信息内参（2025年1月）
P. 13
点蚀起点的夹杂物和析出物对点蚀产生的影响非常重要
众所周知Y在氯离子浓度较高的腐蚀环境中YMnS是一个代表性的点蚀起
点 以 PRE为 43的双相不锈钢为例Y在质量分数 20%的 NaCl溶液中Y80℃
下的阳极极化曲线和点蚀电位参见图 6a,b 当 S含量从质量分数 0.002%降低
到 0.001%时Y点蚀电位明显升高 腐蚀试验前后腐蚀起始点的调查结果如图
6c所示Y确认在½Cr,Mn¾氧化物夹杂物周围发生了 MnS的溶解 S含量的降
低减少了作为点蚀起点的 MnSY提高了抗点蚀性 最近Y通过利用武藤等人的
研究小组开发的微电化学系统进行精确观测Y弄清了以 MnS等夹杂物为起点的
不锈钢点蚀产生行为的新机理 MnS是一种典型的点蚀起点Y但其他夹杂物也
有可能成为点蚀的起点 例如Y有报告认为YCaS等硫化物夹杂物和 MnCr2O4
½Mg Al Ca¾等氧化物夹杂物以及½Ti Ca¾氧化物等都会对点蚀产生影
响

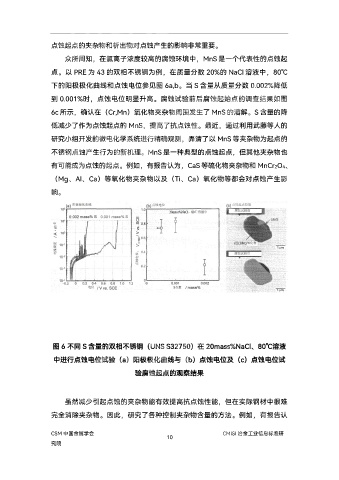

图 6 不同 S含量的双相不锈钢½UNS S32750¾在 20mass%NaCl 80℃溶液
中进行点蚀电位试验½a¾阳极极化曲线与½b¾点蚀电位及½c¾点蚀电位试
验腐蚀起点的观察结果
虽然减少引起点蚀的夹杂物能有效提高抗点蚀性能Y但在实际钢材中很难
完全消除夹杂物 因此Y研究了各种控制夹杂物含量的方法 例如Y有报告认
CSM 中国金属学会 CMISI 冶金工业信息标准研
10
究院
