Page 8 - 国外钢铁技术信息内参（2025年1月）
P. 8

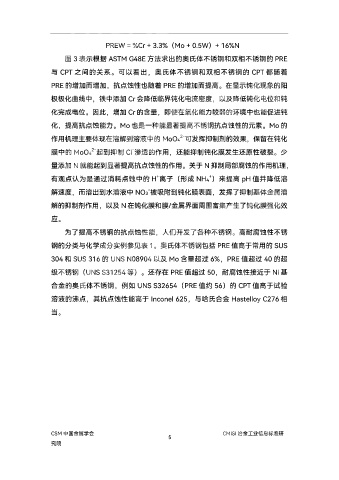

PREW = %Cr + 3.3%½Mo + 0.5W¾+ 16%N
图 3表示根据 ASTM G48E方法求出的奥氏体不锈钢和双相不锈钢的 PRE
与 CPT 之间的关系 可以看出Y奥氏体不锈钢和双相不锈钢的 CPT 都随着
PRE的增加而增加Y抗点蚀性也随着 PRE的增加而提高 在显示钝化现象的阳
极极化曲线中Y铁中添加 Cr会降低临界钝化电流密度Y以及降低钝化电位和钝
化完成电位 因此Y增加 Cr的含量Y即使在氧化能力较弱的环境中也能促进钝
化Y提高抗点蚀能力 Mo也是一种能显著提高不锈钢抗点蚀性的元素 Mo的
作用机理主要体现在溶解到溶液中的 MoO4 可发挥抑制剂的效果Y保留在钝化
2-
膜中的 MoO4 起到抑制 Cl 渗透的作用Y还能抑制钝化膜发生还原性破裂 少
2-
-
量添加 N就能起到显著提高抗点蚀性的作用 关于 N抑制局部腐蚀的作用机理Y
有观点认为是通过消耗点蚀中的 H 离子½形成 NH4 ¾来提高 pH值并降低溶
+
+
解速度Y而溶出到水溶液中 NO3 被吸附到钝化膜表面Y发挥了抑制基体金属溶
-
解的抑制剂作用Y以及 N在钝化膜和膜/金属界面周围富集产生了钝化膜强化效
应
为了提高不锈钢的抗点蚀性能Y人们开发了各种不锈钢 高耐腐蚀性不锈
钢的分类与化学成分实例参见表 1 奥氏体不锈钢包括 PRE值高于常用的 SUS
304和 SUS 316的 UNS N08904以及 Mo含量超过 6%YPRE值超过 40的超
级不锈钢½UNS S31254等¾ 还存在 PRE值超过 50Y耐腐蚀性接近于 Ni基
合金的奥氏体不锈钢Y例如 UNS S32654½PRE值约 56¾的 CPT值高于试验
溶液的沸点Y其抗点蚀性能高于 Inconel 625Y与哈氏合金 Hastelloy C276相
当
CSM 中国金属学会 CMISI 冶金工业信息标准研
5
究院
