Page 10 - 国外钢铁技术信息内参（2025年1月）

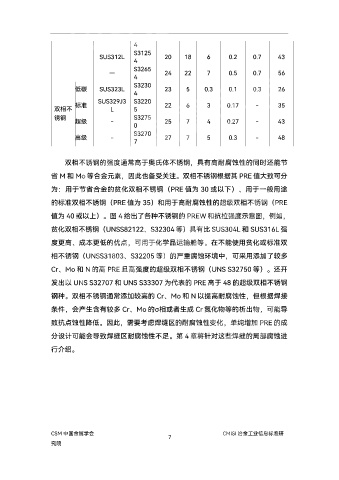

P. 10
4
S3125
SUS312L 20 18 6 0.2 0.7 43
4
— S3265 24 22 7 0.5 0.7 56
4
低碳 SUS323L S3230 23 5 0.3 0.1 0.3 26
4
标准 SUS329J3 S3220 22 6 3 0.17 - 35
双相不 L 5
锈钢 超级 - S3275 -
0 25 7 4 0.27 43
高级 - S3270 27 7 5 0.3 - 48
7
双相不锈钢的强度通常高于奥氏体不锈钢Y具有高耐腐蚀性的同时还能节
省 M和 Mo等合金元素Y因此也备受关注 双相不锈钢根据其 PRE值大致可分
为X用于节省合金的贫化双相不锈钢½PRE值为 30或以下¾ 用于一般用途
的标准双相不锈钢½PRE值为 35¾和用于高耐腐蚀性的超级双相不锈钢½PRE
值为 40或以上¾ 图 4给出了各种不锈钢的 PREW和抗拉强度示意图Y例如Y
贫化双相不锈钢½UNSS82122 S32304等¾具有比 SUS304L和 SUS316L强
度更高 成本更低的优点Y可用于化学品运输船等 在不能使用贫化或标准双
相不锈钢½UNSS31803 S32205等¾的严重腐蚀环境中Y可采用添加了较多
Cr Mo和 N的高 PRE且高强度的超级双相不锈钢½UNS S32750等¾ 还开
发出以 UNS S32707和 UNS S33307为代表的 PRE高于 48的超级双相不锈钢
钢种 双相不锈钢通常添加较高的 Cr Mo和 N以提高耐腐蚀性Y但根据焊接
条件Y会产生含有较多 Cr Mo的σ相或者生成 Cr氮化物等的析出物Y可能导
致抗点蚀性降低 因此Y需要考虑焊缝区的耐腐蚀性变化Y单纯增加 PRE的成
分设计可能会导致焊缝区耐腐蚀性不足 第 4章将针对这些焊缝的局部腐蚀进
行介绍
CSM 中国金属学会 CMISI 冶金工业信息标准研
7
究院
