Page 61 - 国外钢铁技术信息内参（2025年1月）

素体钢½BASE C30和 C60¾进行铁素体单相区水冷处理后所得试样的 Hall-

Petch关系 图中可见YHall-Petch系数随碳含量½约等于固溶碳含量¾的减

少而减小Y其中YIF钢的 Hall-Petch系数约会降至低碳钢的 1/5 另外Y将碳

含量为 60ppm的试样在 373K条件下进行低温时效处理后Y其 Hall-Petch系

数增大Y并且在保温 60ks后可获得约为 800MPa/μm 的较高值Y如图 10所
1/2
示 通常Y将通过快速冷却使铁素体钢发生低温时效硬化这种方式称为
低温时

效 处理Y教材中将其解释为碳化物析出强化 如上文所述Y在不产生析出物的
情况下Y也会出现 Hall-Petch系数增大以及晶粒细化强化导致屈服应力增大等

情况 因此Y对于淬火时效机理可能还需要进一步探讨

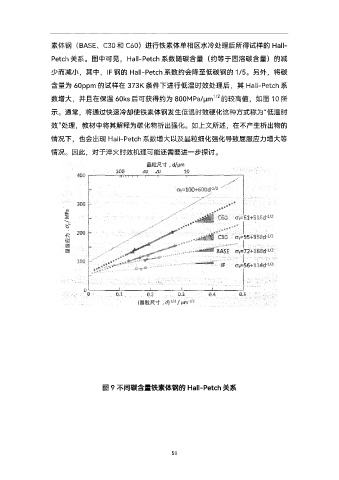

图 9 不同碳含量铁素体钢的 Hall-Petch关系

58
