Page 72 - 国外钢铁技术信息内参（2025年1月）
P. 72

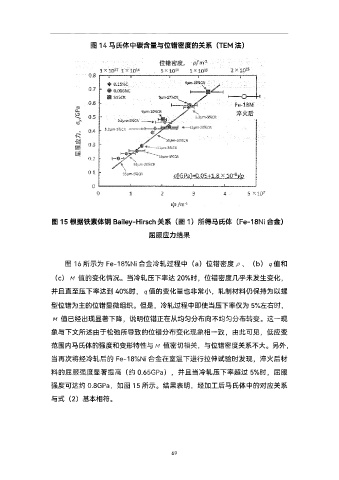

图 14 马氏体中碳含量与位错密度的关系½TEM法¾
图 15 根据铁素体钢 Bailey-Hirsch关系½图 1¾所得马氏体½Fe-18Ni合金¾
屈服应力结果
图 16所示为 Fe-18%Ni合金冷轧过程中½a¾位错密度 ½b¾ q 值和
½c¾ M 值的变化情况 当冷轧压下率达 20%时Y位错密度几乎未发生变化Y
并且直至压下率达到 40%时Y q 值的变化量也非常小Y轧制材料仍保持为以螺
型位错为主的位错显微组织 但是Y冷轧过程中即使当压下率仅为 5%左右时Y
M 值已经出现显著下降Y说明位错正在从均匀分布向不均匀分布转变 这一现
象与下文所述由于松弛所导致的位错分布变化现象相一致Y由此可见Y低应变
范围内马氏体的强度和变形特性与 M 值密切相关Y与位错密度关系不大 另外Y
当再次将经冷轧后的 Fe-18%Ni合金在室温下进行拉伸试验时发现Y淬火后材
料的屈服强度显著提高½约 0.65GPa¾Y并且当冷轧压下率超过 5%时Y屈服
强度可达约 0.8GPaY如图 15所示 结果表明Y经加工后马氏体中的对应关系
与式½2¾基本相符
69
