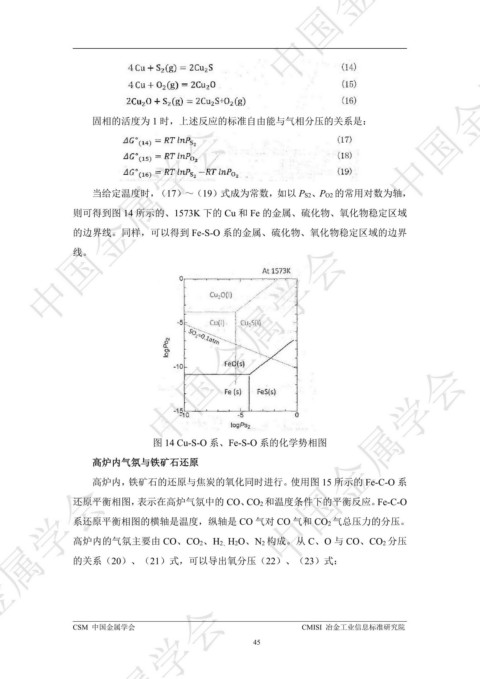

固相的活度为 1 时，上述反应的标准自由能与气相分压的关系是： ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶

当给定温度时，（17）～（19）式成为常数，如以 PS2、PO2 的常用对数为轴，

则可得到图 14 所示的、1573K 下的 Cu 和 Fe 的金属、硫化物、氧化物稳定区域 ᇏݓࣁඋ࿐߶

的边界线。同样，可以得到 Fe-S-O 系的金属、硫化物、氧化物稳定区域的边界

线。 ᇏݓࣁඋ࿐߶

ᇏݓࣁඋ࿐߶

图 14 Cu-S-O 系、Fe-S-O 系的化学势相图

高炉内气氛与铁矿石还原 ᇏݓࣁඋ࿐߶

高炉内，铁矿石的还原与焦炭的氧化同时进行。使用图 15 所示的 Fe-C-O 系
ᇏݓࣁඋ࿐߶
还原平衡相图，表示在高炉气氛中的 CO、CO2 和温度条件下的平衡反应。Fe-C-O

系还原平衡相图的横轴是温度，纵轴是 CO 气对 CO 气和 CO2 气总压力的分压。

高炉内的气氛主要由 CO、CO2、H2、 H2O、N2 构成。从 C、O 与 CO、CO2 分压

的关系（20）、（21）式，可以导出氧分压（22）、（23）式：

ᇏݓࣁඋ࿐߶
