Page 92 - 国外钢铁技术信息内参（2025年1月）

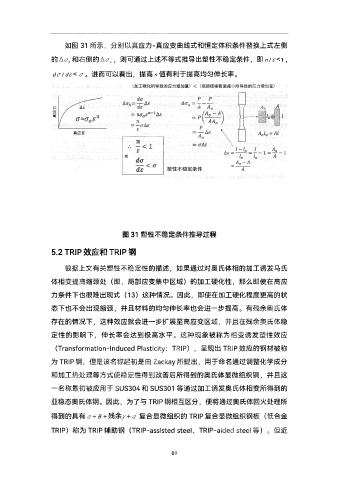

如图 31所示Y分别以真应力-真应变曲线式和恒定体积条件替换上式左侧

的  和右侧的  Y则可通过上述不等式推导出塑性不稳定条件Y即 / ＜n 1Y
n
h
d  d/ ＜  进而可以看出Y提高 n 值有利于提高均匀伸长率

图 31 塑性不稳定条件推导过程
5.2TRIP效应和TRIP钢

根据上文有关塑性不稳定性的描述Y如果通过对奥氏体相的加工诱发马氏

体相变提高缩颈处½即Y局部应变集中区域¾的加工硬化性Y那么即使在高应

力条件下也很难出现式½13¾这种情况 因此Y即使在加工硬化程度更高的状

态下也不会出现缩颈Y并且材料的均匀伸长率也会进一步提高 有残余奥氏体
存在的情况下Y这种效应就会进一步扩展至高应变区域Y并且在残余奥氏体稳

定性的影响下Y伸长率会达到极高水平 这种现象被称为相变诱发塑性效应
½Transformation-Induced PlasticityXTRIP¾Y呈现出 TRIP效应的钢材被称

为 TRIP钢Y但是该名称起初是由 Zackay所提出Y用于命名通过调整化学成分

和加工热处理等方式使稳定性得到改善后所得到的奥氏体显微组织钢Y并且这

一名称最初被应用于 SUS304和 SUS301等通过加工诱发奥氏体相变所得到的

亚稳态奥氏体钢 因此Y为了与 TRIP钢相互区分Y便将通过奥氏体回火处理所

得到的具有  B 残余    复合显微组织的 TRIP复合显微组织钢板½低合金
'
TRIP¾称为 TRIP辅助钢½TRIP-assisted steel TRIP-aided steel等¾ 但近

89
