Page 87 - 国外钢铁技术信息内参（2025年1月）

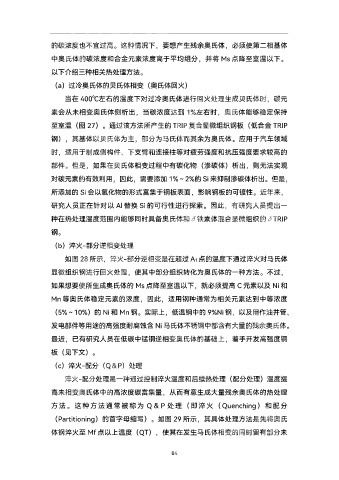

P. 87
的碳浓度也不宜过高 这种情况下Y要想产生残余奥氏体Y必须使第二相基体
中奥氏体的碳浓度和合金元素浓度高于平均组分Y并将 Ms点降至室温以下
以下介绍三种相关热处理方法
½a¾过冷奥氏体的贝氏体相变½奥氏体回火¾
当在 400℃左右的温度下对过冷奥氏体进行回火处理生成贝氏体时Y碳元
素会从未相变奥氏体侧析出Y当碳浓度达到 1%左右时Y奥氏体能够稳定保持
至室温½图 27¾ 通过该方法所产生的 TRIP复合显微组织钢板½低合金 TRIP
钢¾Y其基体以贝氏体为主Y部分为马氏体而其余为奥氏体 应用于汽车领域
时Y适用于制成侧构件 下支臂和连接柱等对疲劳强度和抗压强度要求较高的
部件 但是Y如果在贝氏体相变过程中有碳化物½渗碳体¾析出Y则无法实现
对碳元素的有效利用Y因此Y需要添加 1%～2%的 Si来抑制渗碳体析出 但是Y
所添加的 Si会以氧化物的形式富集于钢板表面Y影响钢板的可镀性 近年来Y
研究人员正在针对以 Al替换 Si的可行性进行探索 因此Y有研究人员提出一
种在热处理温度范围内能够同时具备奥氏体和 铁素体混合显微组织的 TRIP
钢
½b¾淬火-部分逆相变处理
如图 28所示Y淬火-部分逆相变是在超过 A1点的温度下通过淬火对马氏体
显微组织钢进行回火处理Y使其中部分组织转化为奥氏体的一种方法 不过Y
如果想要使所生成奥氏体的 Ms点降至室温以下Y就必须提高 C元素以及 Ni和
Mn等奥氏体稳定元素的浓度Y因此Y适用钢种通常为相关元素达到中等浓度
½5%～10%¾的 Ni和 Mn钢 实际上Y低温钢中的 9%Ni钢Y以及用作油井管
发电部件等用途的高强度耐腐蚀含 Ni马氏体不锈钢中都含有大量的残余奥氏体
最近Y已有研究人员在低碳中锰钢逆相变奥氏体的基础上Y着手开发高强度钢
板½见下文¾
½c¾淬火-配分½Q＆P¾处理
淬火-配分处理是一种通过控制淬火温度和后续热处理½配分处理¾温度提
高未相变奥氏体中的高浓度碳富集量Y从而有意生成大量残余奥氏体的热处理
方法 这种方法通常被称为 Q＆P 处理½即淬火½Quenching¾和配分
½Partitioning¾的首字母缩写¾ 如图 29所示Y其具体处理方法是先将奥氏
体钢淬火至 Mf点以上温度½QT¾Y使其在发生马氏体相变的同时留有部分未
84
