技术引入热轧工艺。在 BFI 和安赛乐米塔尔的合作下，该原型已在位于德国ᇏݓࣁඋ࿐߶

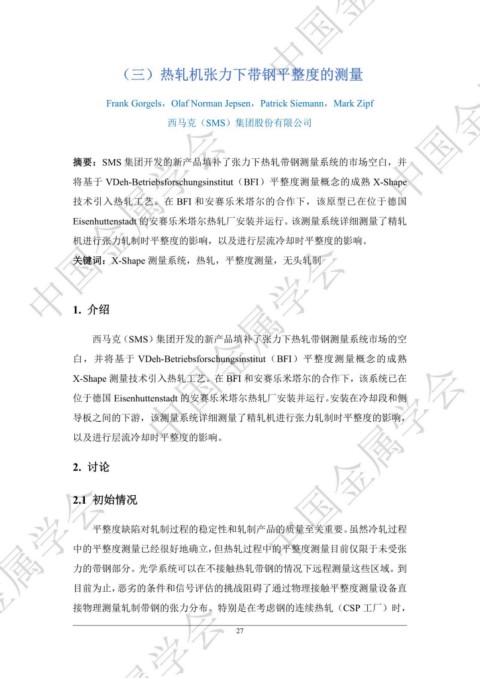

（三）热轧机张力下带钢平整度的测量

Frank Gorgels，Olaf Norman Jepsen，Patrick Siemann，Mark Zipf

ᇏݓࣁඋ࿐߶
西马克（SMS）集团股份有限公司

摘要：SMS 集团开发的新产品填补了张力下热轧带钢测量系统的市场空白，并

将基于 VDeh-Betriebsforschungsinstitut（BFI）平整度测量概念的成熟 X-Shape

Eisenhuttenstadt 的安赛乐米塔尔热轧厂安装并运行。该测量系统详细测量了精轧 ᇏݓࣁඋ࿐߶

机进行张力轧制时平整度的影响，以及进行层流冷却时平整度的影响。
ᇏݓࣁඋ࿐߶
关键词：X-Shape 测量系统，热轧，平整度测量，无头轧制

1. 介绍

西马克（SMS）集团开发的新产品填补了张力下热轧带钢测量系统市场的空

白，并将基于 VDeh-Betriebsforschungsinstitut（BFI）平整度测量概念的成熟
ᇏݓࣁඋ࿐߶
X-Shape 测量技术引入热轧工艺。在 BFI 和安赛乐米塔尔的合作下，该系统已在

位于德国 Eisenhuttenstadt 的安赛乐米塔尔热轧厂安装并运行。安装在冷却段和侧

导板之间的下游，该测量系统详细测量了精轧机进行张力轧制时平整度的影响，

以及进行层流冷却时平整度的影响。

2. 讨论 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶

2.1 初始情况

平整度缺陷对轧制过程的稳定性和轧制产品的质量至关重要。虽然冷轧过程

中的平整度测量已经很好地确立，但热轧过程中的平整度测量目前仅限于未受张

力的带钢部分。光学系统可以在不接触热轧带钢的情况下远程测量这些区域。到

目前为止，恶劣的条件和信号评估的挑战阻碍了通过物理接触平整度测量设备直
ᇏݓࣁඋ࿐߶
接物理测量轧制带钢的张力分布。特别是在考虑钢的连续热轧（CSP 工厂）时，

27
