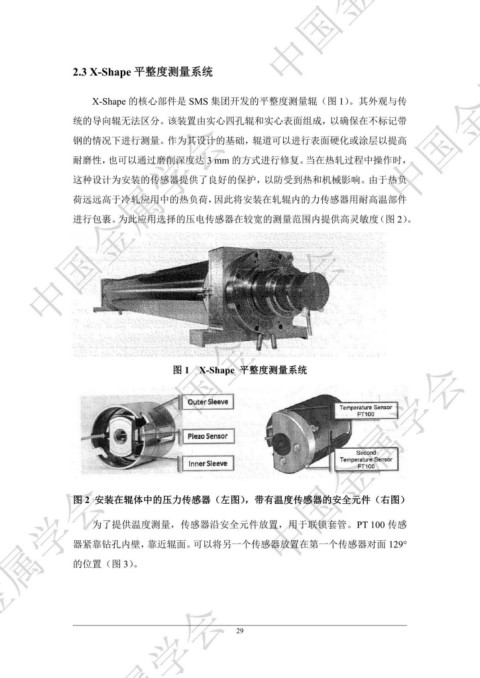

2.3 X-Shape 平整度测量系统 ᇏݓࣁඋ࿐߶
X-Shape 的核心部件是 SMS 集团开发的平整度测量辊（图 1）。其外观与传 ᇏݓࣁඋ࿐߶
统的导向辊无法区分。该装置由实心四孔辊和实心表面组成，以确保在不标记带
ᇏݓࣁඋ࿐߶
钢的情况下进行测量。作为其设计的基础，辊道可以进行表面硬化或涂层以提高
耐磨性，也可以通过磨削深度达 3 mm 的方式进行修复。当在热轧过程中操作时，
这种设计为安装的传感器提供了良好的保护，以防受到热和机械影响。由于热负
荷远远高于冷轧应用中的热负荷，因此将安装在轧辊内的力传感器用耐高温部件
进行包裹。为此应用选择的压电传感器在较宽的测量范围内提供高灵敏度（图 2）。 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
图 1 X-Shape 平整度测量系统
ᇏݓࣁඋ࿐߶
图 2 安装在辊体中的压力传感器（左图），带有温度传感器的安全元件（右图）
为了提供温度测量，传感器沿安全元件放置，用于联锁套管。PT 100 传感
器紧靠钻孔内壁，靠近辊面。可以将另一个传感器放置在第一个传感器对面 129°
的位置（图 3）。
