在 b 点到达分界线 E1E0，此后沿着分界线 E1E0 变化，变化方向是共晶点 E0。所
以，此后的熔液成分的变化路径是 b-d-E0。归纳起来，三元系相图中熔液的成分
的变化路径是 M-a-b-d-E0。 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
Alkemade 线

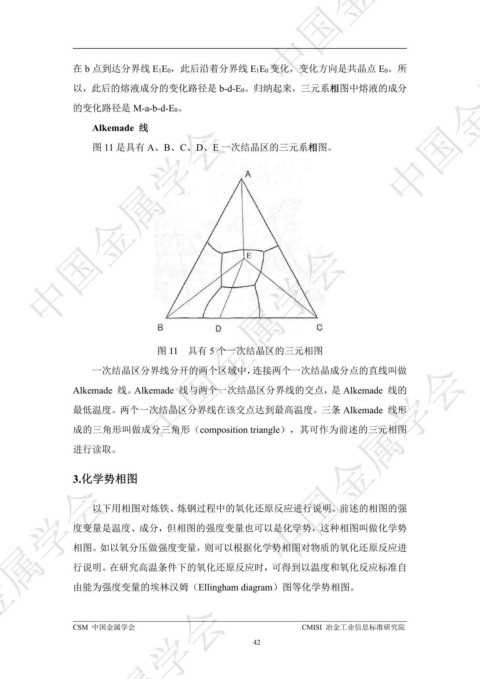

图 11 是具有 A、B、C、D、E 一次结晶区的三元系相图。 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
图 11 具有 5 个一次结晶区的三元相图
ᇏݓࣁඋ࿐߶
一次结晶区分界线分开的两个区域中，连接两个一次结晶成分点的直线叫做
Alkemade 线。Alkemade 线与两个一次结晶区分界线的交点，是 Alkemade 线的
最低温度。两个一次结晶区分界线在该交点达到最高温度。三条 Alkemade 线形
成的三角形叫做成分三角形（composition triangle），其可作为前述的三元相图
进行读取。 ᇏݓࣁඋ࿐߶
3.化学势相图
ᇏݓࣁඋ࿐߶
以下用相图对炼铁、炼钢过程中的氧化还原反应进行说明。前述的相图的强
度变量是温度、成分，但相图的强度变量也可以是化学势，这种相图叫做化学势
相图。如以氧分压做强度变量，则可以根据化学势相图对物质的氧化还原反应进
行说明。在研究高温条件下的氧化还原反应时，可得到以温度和氧化反应标准自
由能为强度变量的埃林汉姆（Ellingham diagram）图等化学势相图。
