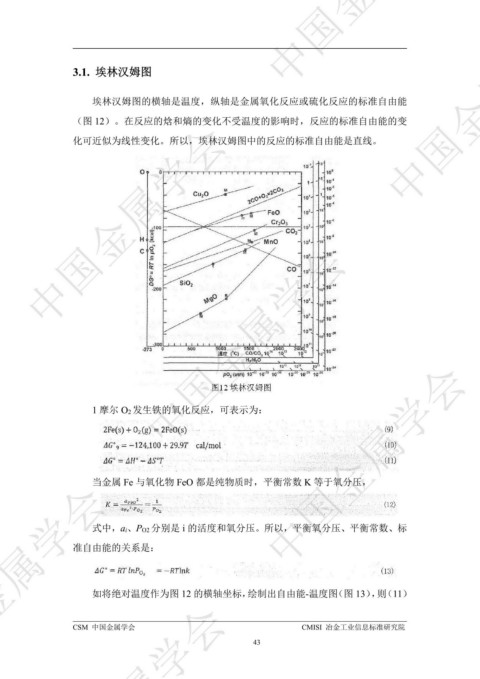

3.1. 埃林汉姆图 ᇏݓࣁඋ࿐߶

埃林汉姆图的横轴是温度，纵轴是金属氧化反应或硫化反应的标准自由能 ᇏݓࣁඋ࿐߶

（图 12）。在反应的焓和熵的变化不受温度的影响时，反应的标准自由能的变
ᇏݓࣁඋ࿐߶
化可近似为线性变化。所以，埃林汉姆图中的反应的标准自由能是直线。 ᇏݓࣁඋ࿐߶

ᇏݓࣁඋ࿐߶

ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶

1 摩尔 O2 发生铁的氧化反应，可表示为：

当金属 Fe 与氧化物 FeO 都是纯物质时，平衡常数 K 等于氧分压，
ᇏݓࣁඋ࿐߶

式中，ai、PO2 分别是 i 的活度和氧分压。所以，平衡氧分压、平衡常数、标

准自由能的关系是：

如将绝对温度作为图 12 的横轴坐标，绘制出自由能-温度图（图 13），则（11）
ᇏݓࣁඋ࿐߶
