一般来说，如图 10 右侧所示，在各个一次结晶区中画出等温线。三元系相ᇏݓࣁඋ࿐߶
（2）各顶点的对边的该成分为 0%。 ᇏݓࣁඋ࿐߶
（3）从各顶点向对边引垂线，将垂线 100 等分。
（4）做平行于三角形底边的平行线（图 9 中。每 20%画一条平行线）。
ᇏݓࣁඋ࿐߶
（4）的平行线是成分的等浓度线。在正三角形中，对于成分 A、B、C 分别
有三种等浓度线。成分 A 的等浓度线在图 9(a)中，成分 B 的等浓度线在图 9(b)
中, 成分 C 的等浓度线在图 9(c)中。这三个图合在一起，成为图 9(d)。
等温线（isotherm）
图中表现出所有的液相面，各一次结晶区的液相面向共晶点下移，以便从图 10 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
的下图想象到这些液相面的实际的凸凹。
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶

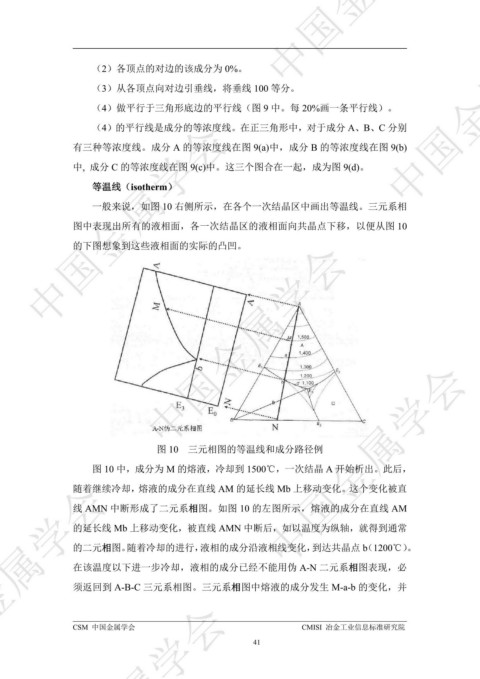

图 10 三元相图的等温线和成分路径例
图 10 中，成分为 M 的熔液，冷却到 1500℃，一次结晶 A 开始析出。此后，
ᇏݓࣁඋ࿐߶
随着继续冷却，熔液的成分在直线 AM 的延长线 Mb 上移动变化。这个变化被直
线 AMN 中断形成了二元系相图。如图 10 的左图所示，熔液的成分在直线 AM
的延长线 Mb 上移动变化，被直线 AMN 中断后，如以温度为纵轴，就得到通常
的二元相图。随着冷却的进行，液相的成分沿液相线变化，到达共晶点 b（1200℃）。
在该温度以下进一步冷却，液相的成分已经不能用伪 A-N 二元系相图表现，必
须返回到 A-B-C 三元系相图。三元系相图中熔液的成分发生 M-a-b 的变化，并
ᇏݓࣁඋ࿐߶
