Page 62 - 国外钢铁技术信息内参（2023年4月）

世纪 60 年代进行过薄板坯连铸工艺的试验。由于最初用于生产深冲等高等级薄

钢板的连铸技术尚未成熟，该试验的目的是探索将双带式连铸机应用到钢铁领域
ᇏݓࣁඋ࿐߶
的可行性，当时双带连铸工艺仅在有色金属薄板铸造领域有过实际应用。铸造试
ᇏݓࣁඋ࿐߶
验目标为厚度 25～150mm 的板坯。试验证明带式连铸机完全可以用于生产高熔

点钢（低碳钢），并实现以 5.6m/分钟的高速进行铸造，带式连铸机在高速铸造

方面的有效性也得到了验证。但受限于钢水的洁净度不够及浇注工艺的不成熟导
致夹杂缺陷较多，未能得到实际应用。

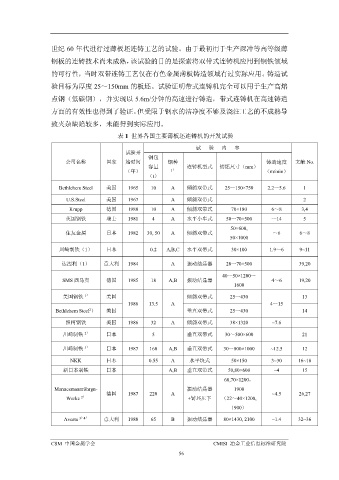

表 1 世界各国主要薄板坯连铸机的开发试验

试 验 内 容
试验开
钢包
公司名称 国家 始时间 钢种 铸造速度 文献 No.
容量 连铸机型式 铸坯尺寸（mm）
（年） 1 ） （m/min）
（t）
Bethlehem Steel 美国 1965 10 A 倾斜双带式 25～150×750 2.2～5.6 1

U.S.Steel 美国 1967 A 倾斜双带式 2
Krupp 德国 1980 10 A 倾斜双带式 70×180 6～8 3,4
ᇏݓࣁඋ࿐߶
英国钢铁 瑞士 1981 30, 50 A 水平小车式 50～70×500 ～14 6～8
5
4
50×600,
1982
A
倾斜双带式
日本
住友金属
～6
川崎制铁（1） 日本 0.2 A,B,C 水平双带式 50×1000 1.9～6 9~11
30×100
达涅利（1） 意大利 1984 A 振动结晶器 28～70×500 39,20
40～50×1200～
SMS 西马克 德国 1985 18 A,B 振动结晶器 1600 4～6 19,20
美国钢铁 1 ） 美国 倾斜双带式 25～430 13

13.5
A
4～15
纽柯钢铁 美国 1986 32 A 倾斜双带式 38×1320 ~7.6
14
25～430
2
Bethlehem Steel ） 美国 1986 ᇏݓࣁඋ࿐߶
垂直双带式
川崎制铁 2 ） 日本 5 垂直双带式 30～500×600 21
川崎制铁 3 ） 日本 1987 160 A,B 垂直双带式 30～800×1000 ~12.5 12

NKK 日本 0.55 A 水平块式 50×150 3~30 16~18
新日本制铁 日本 A,B 垂直双带式 50,80×600 ~4 15

1900
Mannesmannröhrgn- 振动结晶器 60,70×1200，
德国 1987 220 A ~4.5 26,27
Werke +铸坯压下 （22～40×1200,
2 ）
1900）
~1.4
32~36
Avesta 3 ） 4 ） 意大利 1988 65 B 振动结晶器 ᇏݓࣁඋ࿐߶
80×1430, 2100

CSM 中国金属学会 CMISI 冶金工业信息标准研究院

56
