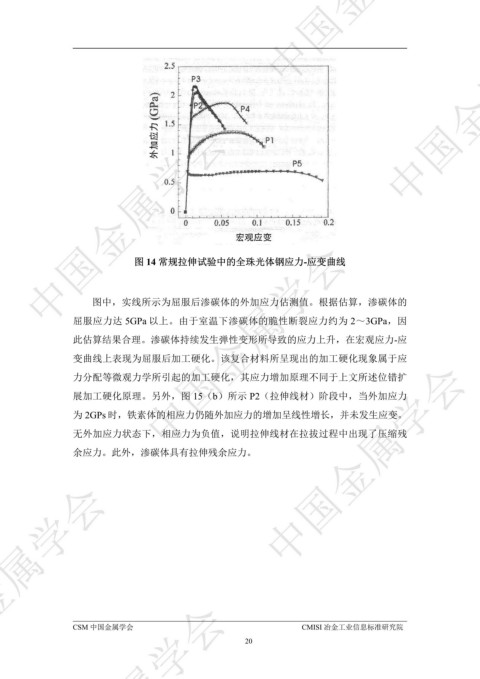

Page 23 - 国外钢铁技术信息内参（2024年12月）
P. 23
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
图 14 常规拉伸试验中的全珠光体钢应力-应变曲线 ᇏݓࣁඋ࿐߶
图中，实线所示为屈服后渗碳体的外加应力估测值。根据估算，渗碳体的
屈服应力达 5GPa 以上。由于室温下渗碳体的脆性断裂应力约为 2～3GPa，因
此估算结果合理。渗碳体持续发生弹性变形所导致的应力上升，在宏观应力-应
变曲线上表现为屈服后加工硬化。该复合材料所呈现出的加工硬化现象属于应
ᇏݓࣁඋ࿐߶
力分配等微观力学所引起的加工硬化，其应力增加原理不同于上文所述位错扩
展加工硬化原理。另外，图 15（b）所示 P2（拉伸线材）阶段中，当外加应力
为 2GPs 时，铁素体的相应力仍随外加应力的增加呈线性增长，并未发生应变。
无外加应力状态下，相应力为负值，说明拉伸线材在拉拔过程中出现了压缩残
余应力。此外，渗碳体具有拉伸残余应力。 ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
CSM 中国金属学会 CMISI 冶金工业信息标准研究院
20
