Page 84 - 国外钢铁技术信息内参（2025年1月）

图 24 奥氏体热稳定示意图

在马氏体相变前½高于 Md点¾对奥氏体进行预处理也能够提高奥氏体的

稳定性 相较于上文所述热稳定处理Y这种方法被称为加工稳定处理 图 25
所示为不同钢铁材料的未处理奥氏体 Ms点和预处理½773K¾奥氏体 Ms点的

对比情况 通过对  马氏体相变钢和  马氏体相变钢的研究发现Y任

' 
何情况下 Ms点都会随着预处理率的提高而降低 两者相比Y相变驱动力较小

的 马氏体的 Ms点下降幅度更大 这种通过加工处理提高奥氏体稳定性的方

法Y其原理是通过加工硬化使马氏体需要更高的能量才能够发生相变位错运动

但是Y该过程中的初始处理阶段往往也会出现促进相变的现象 此外Y也有研

究认为堆垛层错能和加工温度会影响奥氏体加工处理后的显微结构½即Y位错

排列和位错密度¾Y关于这一点还有待于今后的进一步研究

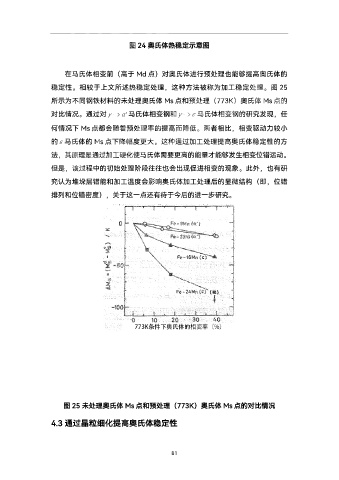

图 25 未处理奥氏体 Ms点和预处理½773K¾奥氏体 Ms点的对比情况

4.3通过晶粒细化提高奥氏体稳定性

81
