Page 83 - 国外钢铁技术信息内参（2025年1月）

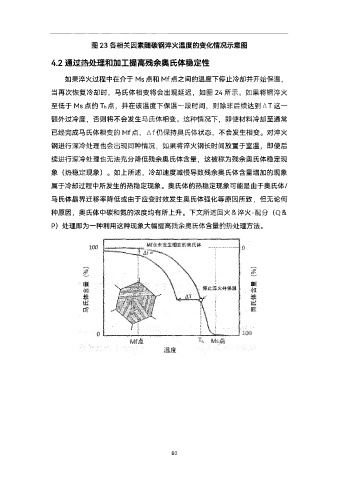

图 23 各相关因素随碳钢淬火温度的变化情况示意图
4.2通过热处理和加工提高残余奥氏体稳定性

如果淬火过程中在介于 Ms点和 Mf点之间的温度下停止冷却并开始保温Y
当再次恢复冷却时Y马氏体相变将会出现延迟Y如图 24所示 如果将钢淬火

至低于 Ms点的 Th点Y并在该温度下保温一段时间Y则除非后续达到 T这一

额外过冷度Y否则将不会发生马氏体相变 这种情况下Y即使材料冷却至通常

已经完成马氏体相变的 Mf点Y f仍保持奥氏体状态Y不会发生相变 对淬火

钢进行深冷处理也会出现同种情况Y如果将淬火钢长时间放置于室温Y即使后

续进行深冷处理也无法充分降低残余奥氏体含量Y这被称为残余奥氏体稳定现

象½热稳定现象¾ 如上所述Y冷却速度减慢导致残余奥氏体含量增加的现象

属于冷却过程中所发生的热稳定现象 奥氏体的热稳定现象可能是由于奥氏体/

马氏体晶界迁移率降低或由于应变时效发生奥氏体强化等原因所致Y但无论何

种原因Y奥氏体中碳和氮的浓度均有所上升 下文所述回火＆淬火-配分½Q＆

P¾处理即为一种利用这种现象大幅提高残余奥氏体含量的热处理方法

80
