Page 79 - 国外钢铁技术信息内参（2025年1月）
P. 79

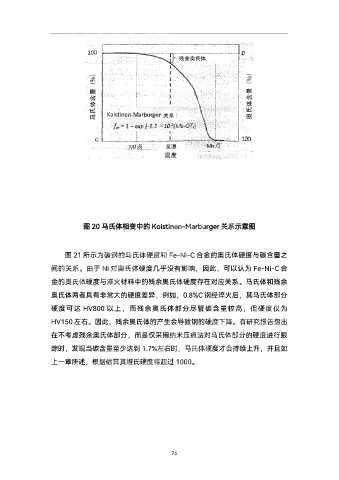

图 20 马氏体相变中的 Koistinen-Marburger关系示意图
图 21所示为碳钢的马氏体硬度和 Fe-Ni-C合金的奥氏体硬度与碳含量之
间的关系 由于 Ni对奥氏体硬度几乎没有影响Y因此Y可以认为 Fe-Ni-C合
金的奥氏体硬度与淬火材料中的残余奥氏体硬度存在对应关系 马氏体和残余
奥氏体两者具有非常大的硬度差异Y例如Y0.8%C钢经淬火后Y其马氏体部分
硬度可达 HV800 以上Y而残余奥氏体部分尽管碳含量较高Y但硬度仅为
HV150左右 因此Y残余奥氏体的产生会导致钢的硬度下降 有研究报告指出
在不考虑残余奥氏体部分Y而是仅采用纳米压痕法对马氏体部分的硬度进行跟
踪时Y发现当碳含量至少达到 1.7%左右时Y马氏体硬度才会持续上升Y并且如
上一章所述Y根据估算其维氏硬度将超过 1000
76
