Page 82 - 国外钢铁技术信息内参（2025年1月）

Mo -7.5 -5 -21 -45
Mn -30.4 -39 -33 -30 -60

Cr -12.1 -20 -17 -20 -75
W -5 -11 -36
Si -7.5 -11 -50 -50
Co 10 15 10

残余奥氏体含量不仅取决于合金元素浓度Y还取决于淬火温度和冷却速度

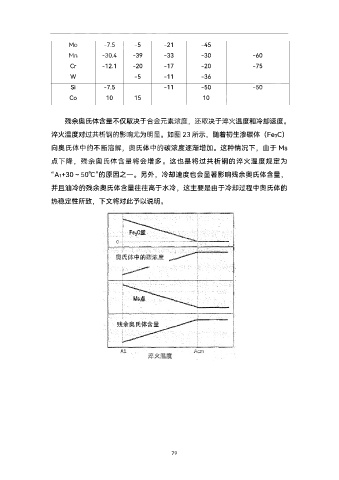

淬火温度对过共析钢的影响尤为明显 如图 23所示Y随着初生渗碳体½Fe3C¾

向奥氏体中的不断溶解Y奥氏体中的碳浓度逐渐增加 这种情况下Y由于 Ms
点下降Y残余奥氏体含量将会增多 这也是将过共析钢的淬火温度规定为

A1+30～50℃ 的原因之一 另外Y冷却速度也会显著影响残余奥氏体含量Y

并且油冷的残余奥氏体含量往往高于水冷Y这主要是由于冷却过程中奥氏体的

热稳定性所致Y下文将对此予以说明

79
