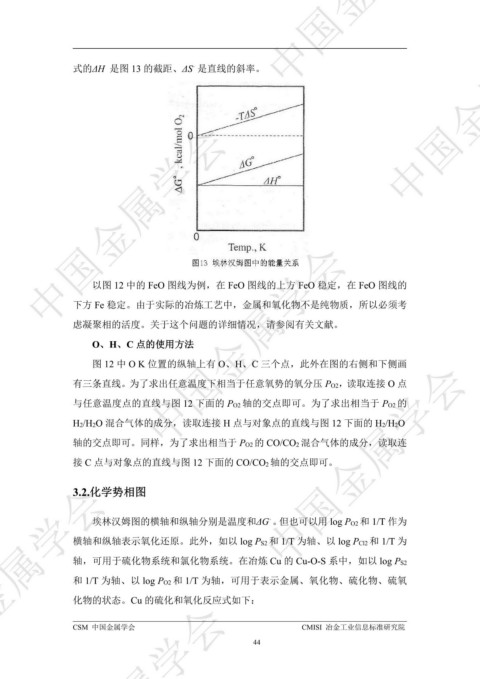

式的ΔH 是图 13 的截距、ΔS 是直线的斜率。 ᇏݓࣁඋ࿐߶

ᇏݓࣁඋ࿐߶

ᇏݓࣁඋ࿐߶

以图 12 中的 FeO 图线为例，在 FeO 图线的上方 FeO 稳定，在 FeO 图线的 ᇏݓࣁඋ࿐߶

下方 Fe 稳定。由于实际的冶炼工艺中，金属和氧化物不是纯物质，所以必须考

虑凝聚相的活度。关于这个问题的详细情况，请参阅有关文献。

O、H、C 点的使用方法
ᇏݓࣁඋ࿐߶
ᇏݓࣁඋ࿐߶
图 12 中 O K 位置的纵轴上有 O、H、C 三个点，此外在图的右侧和下侧画
有三条直线。为了求出任意温度下相当于任意氧势的氧分压 PO2，读取连接 O 点

与任意温度点的直线与图 12 下面的 PO2 轴的交点即可。为了求出相当于 PO2 的

H2/H2O 混合气体的成分，读取连接 H 点与对象点的直线与图 12 下面的 H2/H2O

轴的交点即可。同样，为了求出相当于 PO2 的 CO/CO2 混合气体的成分，读取连

接 C 点与对象点的直线与图 12 下面的 CO/CO2 轴的交点即可。

ᇏݓࣁඋ࿐߶
3.2.化学势相图

。
埃林汉姆图的横轴和纵轴分别是温度和ΔG 。但也可以用 log PO2 和 1/T 作为
横轴和纵轴表示氧化还原。此外，如以 log PS2 和 1/T 为轴、以 log PCl2 和 1/T 为

轴，可用于硫化物系统和氯化物系统。在冶炼 Cu 的 Cu-O-S 系中，如以 log PS2
和 1/T 为轴、以 log PO2 和 1/T 为轴，可用于表示金属、氧化物、硫化物、硫氧

化物的状态。Cu 的硫化和氧化反应式如下：
